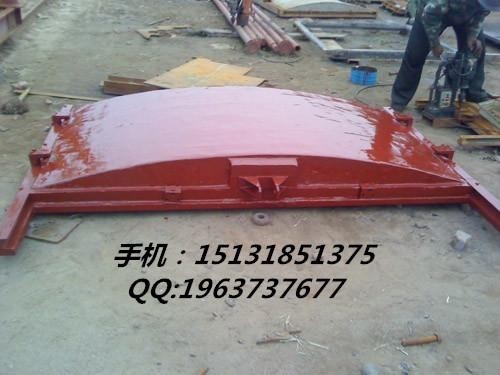

此款规格为1.2m*1.2m（宽*高）。一般按用户图纸生产，也可为用户设计图纸。请致电洽谈，按需定做。

 平面弧形铸铁闸门是以铸铁为原料制作的，具有耐腐蚀，止水密封好，安装简单，使用寿命厂等特点。闸门适用于渠道、水库、污水处理、泵站等地。具有封闭性好,耐用,止水效果好等特性。产品有:弧形铸铁闸门、高压铸铁闸门、拍门、潮门。我厂生产的PZ平板平面铸铁闸门,封闭式铸铁闸门,镶铜铸铁圆闸门,铸铁圆闸门,PZ机闸一体式铸铁闸门、手提式铸铁闸门等产品。可根据用户的需要采用镶铜、不锈钢等方式止水。
闸门安装常识
一、平面弧形铸铁闸门概述
  水利铸铁闸门及污水处理控制设备是我厂水工产品主导产品之一，其中产品共分两大系列：第一系列为广泛应用于水利水电、农田建设、水产养殖等水工建筑物中各种过水孔道上的控制设备；第二系列是广泛应用于城市给水、排水如铁路、石油化工、冶金、纺织一摇等多种行业给排水构筑物上的设备。
  通过这些设备与启闭机的配合，实现开启和封闭水道。起到控制水位、调节流量的作用。

二、平面弧形铸铁闸门结构及特点
铸铁滑动闸门由闸板、闸框、挡板、闭紧斜铁等部件构成。
闸门在启闭机的作用（手动或电动）下，使闸板在闸框上的滑道中上、下运动，实现开放和关闭过水孔口，闭紧斜铁可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。
三、型号及规格说明
第一系列：
PZM型：平面平板铸铁闸门
PZHM型：平面弧（拱）型铸铁闸门
PZGM型：高水头潜没式铜止水平面铸铁闸门
  一般规格为：正方形与长方形
  孔口公式为：宽×高
第二系列：
DY型：可调式堰门
MXY型：明杆式镶铜铸铁圆闸门
MXF型：明杆式镶铜铸铁方闸门
PM—Y(F)型：圆形（方）型拍门


四、平面弧形铸铁闸门安装与调整
1、第一系列：
  （1）、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸造成松动，如有松动应加以紧固。
  （2）、检查主立框与横框联接上的止水面是否有错位，如有错位则松动联接螺栓将止水面调整在同一平面内。
  （3）、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
  （4）、二期浇注前将闸门整体吊装就位后找好前后、左右的正确位置，然后将调整螺栓与工程配钢筋焊牢，再用塞尺检测各止水面处的间隙，同时对间隙超过0.3mm处用高速螺栓进行调整，确保各止水面的间隙在0.3mm以下，再将闸门背水面两边立门槽用金属或木质杆支撑，防止浇筑时挤压，造成门槽向内夹卡门板。*可进行二期浇注。
  （5）、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙2米以上的闸门在上下横框上安装了压板卡铁。注意在间隙调整后直至二次浇注混凝土凝固后，去掉上下横框压板卡铁，以使闸门启闭。
  （6）、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固后影响闸门启闭。
2、第二系列：
  用于城市给水、排水是闸门、堰门、拍门等设备可以挂墙安装，也可以与池底相平安装，详见后面的安装规格及尺寸。

五/平面弧形铸铁闸门使用与保养
  （1）、闸门在启闭时应注意闸板的上、下极限位置，以免损坏闸门或启闭机。
  （2）、闸门在启闭过程中如有异常情况应立即停止使用并及时检查处理。
  （3）、闸门关闭时在距底面0.1m处，将闸门暂时停住1分钟，利用门底激流冲净底门槽内的杂物，然后再将闸门关闭。

新河县宇东水利机械有限公司座落在河北省新河县城北工业区，是一家从事水工机械研发、生产、销售一体化服务的专业水工企业。主要产品包括各种水利机械、启闭机、闸门、工程橡胶等，适用于各种水利电力建设、水产养殖、城市给排水等工程。
启闭机产品规格从0.5T到100T，共20多种，螺杆式启闭机：手电两用螺杆式启闭机、手摇螺杆式启闭机、侧摇螺杆式启闭机、手推带锁启闭机、全封闭螺杆启闭机、双吊点螺杆式启闭机等系列品种，并可根据用户要求配备有机锁、高度计、远程控制电器柜等附属装置；卷扬启闭机从6T到2X63T共30多种规格，卷扬式启闭机：QPQ型、QPT型移动卷扬式启闭机、QHQ弧门卷扬式启闭机、QPG高扬程卷扬式启闭机、QPK快速卷扬式启闭机。产品具有结构紧凑、承载能力大、运行平稳可靠、维修方便等特点。
铸铁闸门产品规格从0.2X0.2至5X5m，铸铁闸门：单向止水铸铁闸门、双向止水铸铁闸门、镶铜铸铁方闸门、镶铜铸铁圆闸门、机闸一体铸铁闸门、铸铁堰门、铸铁拍门、铸铁潮门、高压闸门、电动闸门、手动闸门。
钢闸门：平面滑动钢闸门、平面定论钢闸门、弧形钢闸门、不锈钢闸门、不锈钢拍门、渠道钢闸门、机闸一体渠道钢闸门。具有止水效果好、耐腐蚀、免维护、安装方便等特点。
橡胶止水产品有：橡胶止水带，PVC塑料止水带,腻子型(PN)遇水膨胀橡胶止水条,制品型(PZ)遇水膨胀橡胶止水条，PS-852双组份聚硫防水密封胶,中空玻璃胶,氯丁橡胶棒，桥梁伸缩缝装置，板式橡胶支座，聚乙烯闭孔硬质泡沫塑料板，软式透水管，塑料盲沟，排水盲沟。

铸铁闸门是水利水电工程中各种渠道上的控制性设备，是新河县北方水利机械厂主导产品之一,广泛应用于中小型水利水电、市政给排水工程、水产养殖、农田灌溉等水利工程。它是用于开启控制水位，调节流量的作用。PZ、PGZ铸铁闸门是以优质铸铁为原料制作的一种止水闸门，它具有很强的耐腐蚀性能，止水密封好，安装简单，使用寿命长等特点。PGZ整体和组装式铸铁闸门是我厂的主导产品，它采用机械加工面直接止水，止水效果显著。闸门结构合理，便于安装，操作简便，灵活，易于管理、耐腐蚀。我厂可为您提供优质产品，竭诚欢迎新老客户来厂考察、洽谈合作。浙江铸铁闸门厂家、铸铁镶铜闸门价格
浙江铸铁闸门厂家、铸铁镶铜闸门价格。闸门是新河县北方水利机械厂主导产品之一，主要用于水利水电、市政建设、给水排水、水产养殖农用水力建设等工程。产品按水头可分为：普通闸门（6米以下水头）、高压闸门（6米以上水头），其中包括钢闸门、双向止水闸门、铸铁闸门（PZ平面型铸铁闸门和PZG平面拱型铸铁闸门）、不绣钢闸门、喷锌弧形闸门、镶铜铸铁方闸门、镶铜铸铁圆闸门、YPM铸铁圆拍门、FZPM整体折叠拍门、高压滑轮钢板闸门。规格齐全从0.2—10米闸门均可生产，该系列闸门防腐能力强，止水效果好，安装简便，操作灵活。
产品名称：铸铁闸门

平面弧形铸铁闸门安装相关信息：
1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。
2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。
4、 清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。
铸铁闸门使用保养 ：
1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
