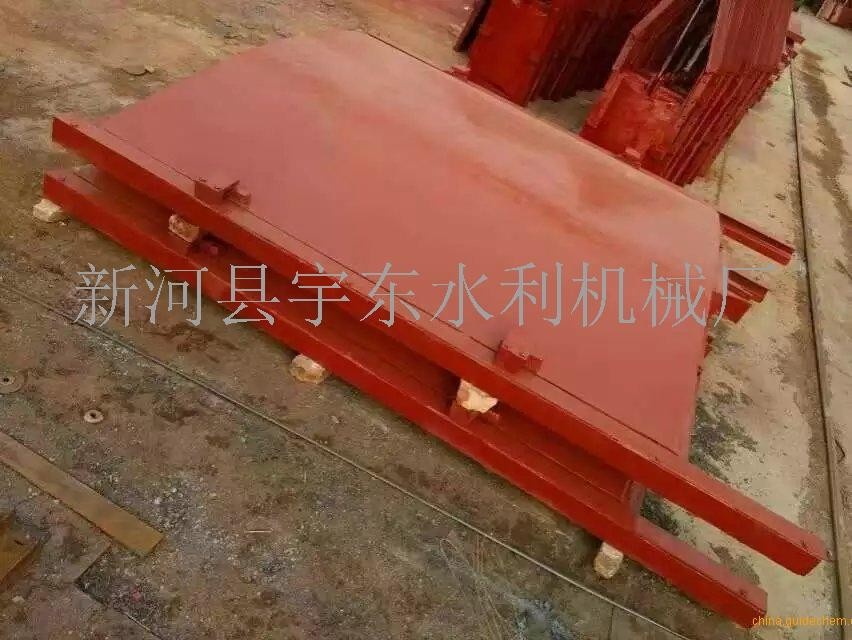

铸铁闸门结构：

铸铁闸门由闸板、闸框、导轨、闭紧斜铁、吊耳、固定螺栓等零配件组成。

（1）闸框由合金铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门创及立车精加工并分别加工一道槽，以便镶入青铜密封面。

（2）闸板为整体铸造的方形和圆形开板，并在迎水面自带“井”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250～350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳为铸钢，门体与吊耳的两接角面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。
（3）导轨用合金铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的磨擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并有定位销防止错位。

（4）楔紧装置：为达到闸门的止水效果，闸门两侧应设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整，当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位或已到位而楔块尚楔紧时，需调整全部楔块。

（5）密封面可采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用刨铣床进行铣削，磨削加工，应保证门框和门体之间的密切贴合。

铸铁闸门工作形式：

闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，用来达到调节水位的目的。

铸铁闸门特点：

 闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、钢性高、耐磨、耐腐蚀、承压能力大。止水密封面并经精密加工，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

铸铁闸门安装调整：
铸铁闸门在安装前，一定要检查闸门的外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门外形尺寸的20厘米为宜。

1.闸门安装前，先确定水流方向，然后校正闸门底横框上平面的正确高度位置，闸门底横框上平面必须高于建筑物底部平面的0.5米为宜，以防水流的冲击，把石头、泥沙等杂物冲进闸门底框，造成不能下降到相应位置，影响止水效果。

2.检查四面闸框止水面是否在运输和装卸中造成松动错位，若有错位，先松动一下螺栓，然后将闸框调整在同一水平面内，再用扳手拧紧即可。

3.闸门吊装进预留布置孔后，应整体就位浇筑，禁止闸板、闸框分开安装，以防闸框弯曲变形，影响止水效果和启闭。

河北省新河县宇东水利机械厂是一家从事水利机械研发、生产、销售一体化服务规模型企业。我厂拥有精良的生产设备、雄厚的技术力量、完善的检测手段、健全的质量保证体系、产品结构合理、性能可靠、品种齐全、各项技术指标均达到行业标准。
主导产品:
（1）LQ型螺杆启闭机系列
手推螺杆启闭机：0.5-3T
侧摇螺杆启闭机：0.5-5T
手摇螺杆启闭机：3-20T
手电两用螺杆启闭机：2-50T（单吊点、双吊点）
（2）QPQ、QPK、QPG、QHQ型卷扬式启闭机系列，并有单吊点、双吊点和配有电驱动移动式，根据用户要求加手摇设置，产品吨位为：5-160T可与平板、弧形闸门配套使用。
（3）闸门系列：有钢结构闸门和铸铁闸门两种型号。钢结构闸门以优质钢板为基材、采用橡胶止水（可为闸门表面进行喷沙、喷防腐金属涂料）。产品可根据用户要求提供图纸生产。铸铁闸门：平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、双向止水铸铁闸门、各式拍门、潮门。可根据用户的需要采用镶铜、不锈钢等方式止水。
（4）各种规格橡胶止水带及伸缩缝橡胶带、拦污栅、清污机系列。
我厂产品启闭灵活、经久耐用、封闭性能好、自动化程度高，是水利工程理想的机械设备。我们愿与全国各地的水利水电建设、环保、农业开发、城市防洪等各部门密切的合作。为中国水利事业发展的需要，提供我们最真诚的服务。
