平面铸铁闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中，对水流的截止、疏通、调节水位等。本厂综合国内外先进结构及工艺、对闸门经多次改进，现具有：密封性好、耐磨损强、安装使用方便、寿命长等优点。 结构工作原理 1、铸铁闸门主要由：
（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。
2、平面铸铁闸门工作原理：
闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。
因闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。
工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。
门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。
如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。 铸铁闸门安装使用

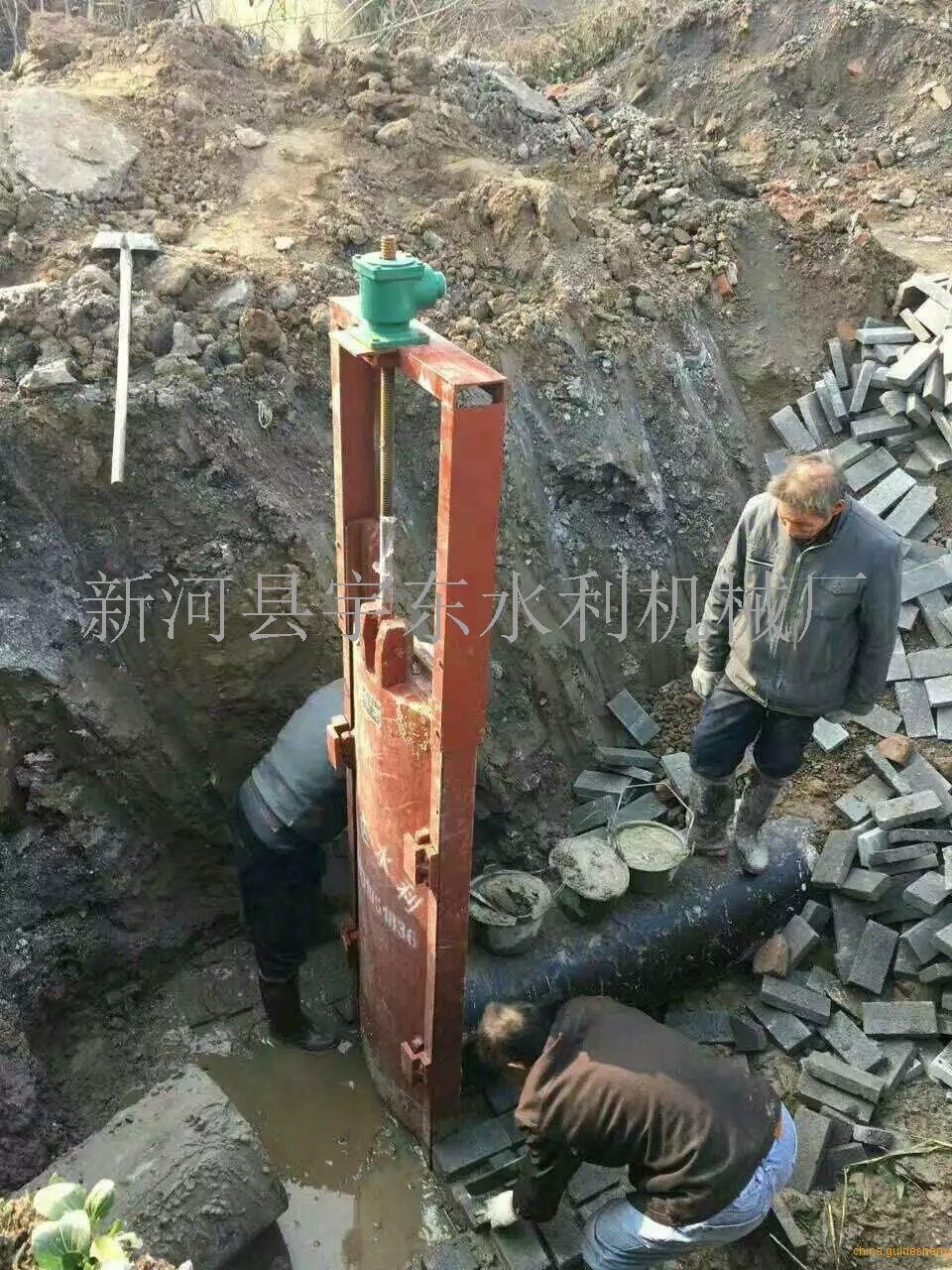

铸铁闸门是否正确安装，决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。
平面铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。
铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。
铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。
闸门的迎水面一定要按设计要求安装否则因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。
在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向（迎水面）受压，如需反向受压，订货时需说明，止水一般是后止水（背水面），需前止水时，订货时应说明，使用时必须按操作规程操作。
经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。 使用与保养
1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏（伤）定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。
c、每2-3个月对启闭机轴承，传动螺杆、螺母等加注1-2次润滑液，大保养时，应给轴承部分注满牛油。
d、每年需对闸门作一次油漆、防腐处理。 用途
平面铸铁闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中，对水流的截止、疏通、调节水位等。本厂综合国内外先进结构及工艺、对闸门经多次改进，现具有：密封性好、耐磨损强、安装使用方便、寿命长等优点。 结构工作原理 1、铸铁闸门主要由：
（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。
2、平面铸铁闸门工作原理：
闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。131111432914548967_conew1.jpg
因闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。
工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。
门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。
如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。 铸铁闸门安装使用
平面铸铁闸门是否正确安装，决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。
平面铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。
平面铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。
铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。
闸门的迎水面一定要按设计要求安装否则因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。机门一体 (2)_conew1.jpg
在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向（迎水面）受压，如需反向受压，订货时需说明，止水一般是后止水（背水面），需前止水时，订货时应说明，使用时必须按操作规程操作。
经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。 使用与保养
1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏（伤）定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。
c、每2-3个月对启闭机轴承，传动螺杆、螺母等加注1-2次润滑液，大保养时，应给轴承部分注满牛油。
d、每年需对闸门作一次油漆、防腐处理。一、铸铁闸门的结构
本闸门包括门体和预埋两总值发，门体包括框架部分、支承部分、止水部分及启吊部分等。
预埋包括导槽底座、门楣、底坎、联接锚栓及调节螺母等部分。
二、定位导向方式
采用斜铁定位导向
三、止水方式
在门体导槽底板上镶铜条，以保证密封的可靠性。
四、平面铸铁闸门安装与调试
1、先将所有一次埋件中的锚栓及埋板安装到一次留孔内，要保证锚栓与埋板的垂直度，尺寸达到图纸要求后，浇注一次混凝土。
2、二次埋件安装前，预将一次预留槽内的杂物清理干净，
一、二次混凝土结合面凿毛，利于
一、二次混凝土的结合。
3、将闸门与预埋门框整体组装，检测两止水面间的间隙<0.30mm，调整各部位尺寸及间隙达图纸要求后，将门框及闸门整体吊入装到一次预留板上，同时用垫片调整误差达到以下要求：全长范围内的垂直度误差<5mm，经检验确认后，一次锚栓与二次锚栓搭接焊接，***后浇注二次混凝土。
4、启闭机安装，启闭机就位后，确保启闭机螺杆之吊点中心与闸门吊点中心重合，并检查中心吊点平衡情况，调整螺杆支架之中心与启闭机螺杆之中心偏差<0.5mm，调整好后，浇注启闭机支架二次混涨土。
5、试验：安装结束后，应检查各部份零件紧固情况，螺栓、螺母、减速机要加润滑油，在各部分正常情况下，手摇启闭二次，而后差电试运转。
五、平面铸铁闸门维护与保养
1、经常检查各连接螺栓、销轴、齿轮等零部件的松紧情况。
2、当螺杆与螺母间隙磨损增大时，要更换配件。
3、当电动时应作闸门启到需要部位和下降到***低部位时的标记，以防损坏启闭机。
4、要定期不定期给启闭机、减速机及螺杆、螺母注入润滑油。
