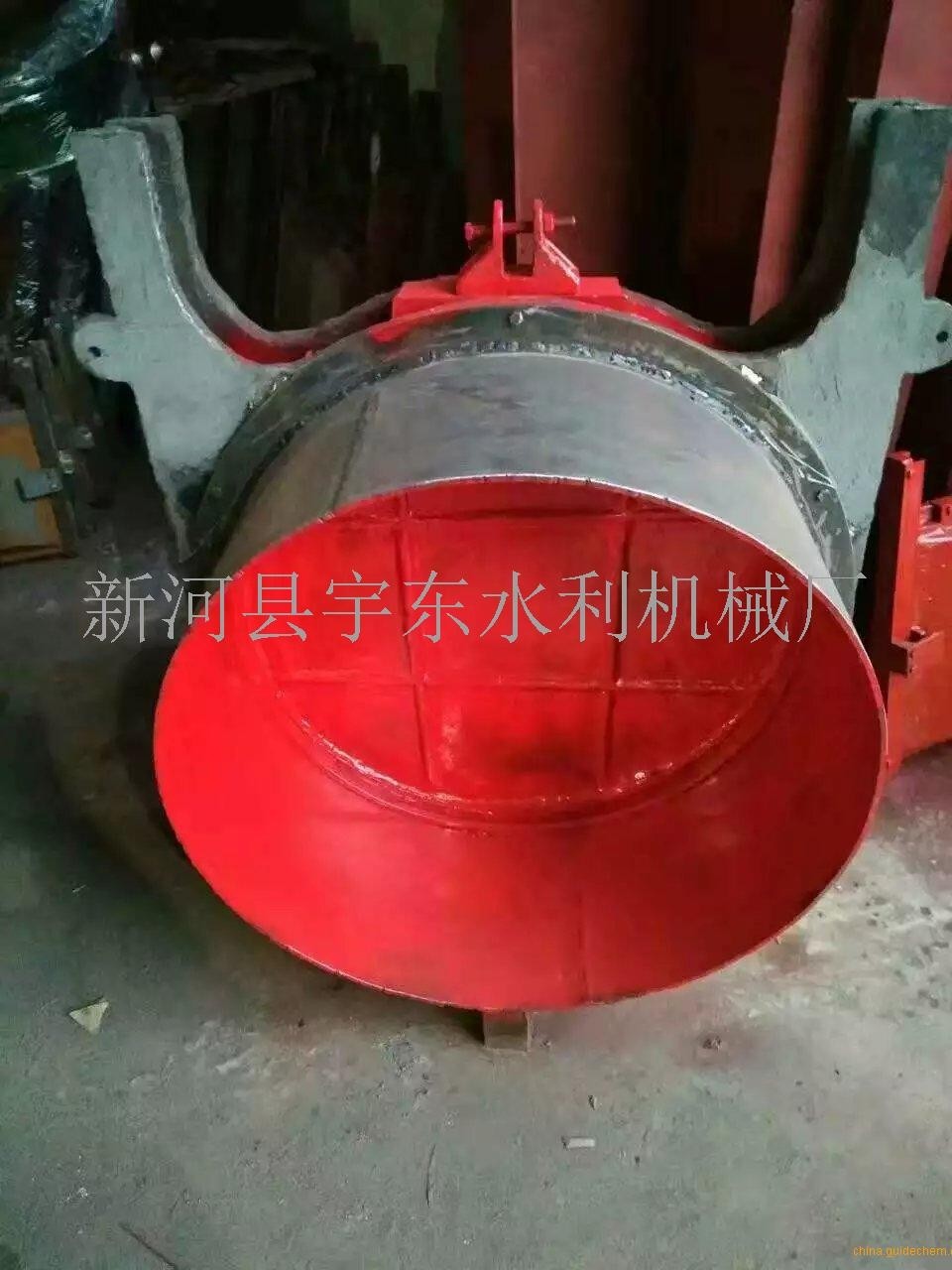

MZY600铸铁镶铜圆闸门价格的简单介绍
产品用途：本产品广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。
MZY600铸铁镶铜圆闸门价格的详细信息
用途:
MZY型铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的
作用。本系列闸门可分为方形 MZF、圆形 MZY、AZY 和矩形 MZJ 三类，它采用独特的外弧形设计，结构合理、
受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，
达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。
MZY铸铁镶铜圆闸门结构特点和工作原理:
1 MZF型铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其
中门框和闸板均由优质灰口铸铁或球墨铸铁制成， 导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部
连接（对中小口径的闸门，其导轨可与门框浇注成一体） ，导轨长度一般为闸门全开启高度的 1/2～1/3，因
而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2 本闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，密封性好。
3 采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4 品种规格齐全，适应性广。
5 MZF型铸铁镶铜闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电
机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运
动，从而开启或关闭闸门，达到放水、关水或调节水位的目的。

MZY铸铁镶铜圆闸门主要技术性能参数:
1 主要性能指标
a)MZF型铸铁镶铜闸门密封面配合间隙≤0.1 ㎜，密封座厚度大于 10 ㎜。
b)密封面每米长度渗水量：正向≤0.7L/min·m 反向≤1.25L/min·m
c)公称压力≤0.1Mpa；密封试验压力 0.1Mpa。
d)工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水 PH 值：5～10
e)安装位置：正常状态下正向迎水、处于铅垂状态。
f)*工作水头：单向受压：正向：10m 反向：5m 双向受压：均为 10m
g)启闭速度：不小于 0.2m/min，不大于 1.5m/min。
h)闸框距边壁距离≥300 ㎜，距池底距离≥150 ㎜～250 ㎜。
2 主要部件材质及执行标准
铸 铁镶铜圆闸门是我国积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标 准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下 的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现 现场操作或远距离集中控制，还可与微机联动控制。
产品型号：MZY,SYZ
产品规格：DN200-DN3000
结构形式：明杆式、双向承压式
安装形式：墙靠式、法兰式
驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：污水、海水、清水
产品用途：本产品广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。
产品结构：
铸铁镶铜圆闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动
主要零部件材质：
零部件名称 材质 材质标准
闸板 灰铸铁、球铁、不锈钢 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84
门框 灰铸铁、球铁、不锈钢
导轨 灰铸铁、球铁、不锈钢
密封面 锡青铜 丁腈橡胶 GB1176-87 或GB12225-89
楔块 锡青铜、丁腈橡胶
传动螺杆 不锈钢 GB1220-84
吊块螺母 铝铁青铜ZCuA110Fe3 GB1176-87
紧固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84
铸铁镶铜圆闸门外形连接尺寸：
型号 通径DN A A1 B B1 C D1 E H b φd 4-φd1
MZY-300 300 407 300 150 75 200 320 44 562 20 16 4-φ22
MZY-400 400 524 400 206 122 256 420 51 750 25 20 4-φ25
MZY-500 500 644 500 236 135 312 520 60 870 25 20 4-φ25
MZY-600 600 764 600 255 152 368 620 60 983 25 20 4-φ26
MZY-700 700 884 700 280 158 430 724 74 1262 30 25 4-φ28
MZY-800 800 984 800 280 158 478 824 74 1392 30 25 4-φ28
MZY-900 900 1105 900 340 170 525 928 105 1750 30 25 4-φ32
MZY-1000 1000 1205 1000 370 190 590 1030 110 1828 35 30 4-φ32
MZY-1200 1200 1425 1200 405 220 695 1232 115 2182 35 30 4-φ32
MZY-1500 1500 1766 1500 425 225 840 1536 115 2933 80 30 4-φ32
