本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为：
单向升杆式方、圆闸门(型号：SFZ、SYZ)；单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)；启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两
用式（型号：QDA）及双吊点式（型号：QDS、QSS）
a)靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安装，土建预留孔比闸门口径大100mm。
b)附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口径相同。
c)法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密
封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。
d)平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。
e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。
f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合
产品介绍：
1.SYZ镶铜铸铁闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污水的理想的设备。本阀门的制造加工符合建设部CJ/T3006-1992标准和美国AWWA标准。
2.广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中对公称压力为0.1Mpa以下的用在管道口和交汇窑井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截、疏通水流量或调节水位。
3.并可与手动、电动、液动、启闭机组全配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

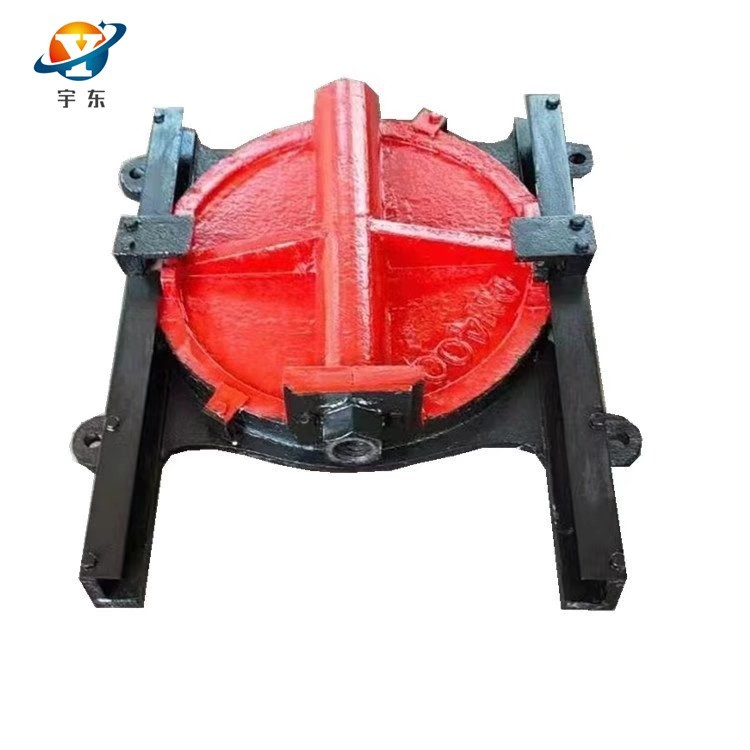

铸铁圆闸门8
产品相关参数：
产品型号：SYZ
产品名称：铸铁镶铜圆闸门
配套设备：手动启闭机及3米的丝杆
铸铁闸门
铸铁镶铜圆闸门的特点：
1.镶铜铸铁圆闸门广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
2.镶铜铸铁圆闸门结构合理，便于安装，操作简便灵活，便于管理。
3.防腐能力强，可在PH=6-8的流体酸碱中使用。
4.止水效果好；正常渗水量L≤0．07L／m．s。。
我公司主要产品为：
一、回转式清污机——是集拦污栅和清污机于一体的连续清污装置。
二、QL型螺杆式启闭机——该产品有手动平推式和侧摇式，有手电两用式，还分为单吊点和双吊点。其中小吨位启闭机带有机锁装置，3吨以上启闭机配有高度指示器和上下行程限位装置。
三、QPQ、QPK（快速闭门）型卷扬式启闭机——该产品25吨以下为手电两用式，40吨以上为电动式且带有安全过载保护装置，均配有上下极限装置。另外我公司可根据用户具体要求生产各种吨位的高扬程卷扬机和移动式启闭机。
四、铸铁平面滑动闸门——该闸门止水效果好，耐腐蚀，安装维护简便，适用于工程中的单向、双向止水。
五、钢闸门——我公司按照国家标准，根据用户设计要求组织生产制造。我公司还可根据用户设计要求采取新工艺进行表面喷锌处理。
六、智能仪器仪表类——该产品包括闸门开度测控仪、荷重测控仪、闸门开度荷重测控仪、开度双荷重测控仪、水位测控仪、水位差测控仪，并可根据用户要求开发新功能的智能仪表。
七、止水橡皮及伸缩缝橡胶带——该产品经化工部橡胶研究所化验，所有项目均达到国标要求。
秉承"宇东水利——合众共赢"的宣传口号，期待与新老客户的合作。
铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的简单介绍
SYZ铸铁镶铜圆闸门门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门、其导轨可与门框浇注成一体）
铸铁镶铜圆闸门的详细信息
SYZ铸铁镶铜圆闸门
一、概述其中门框和闸板均由优质灰口铸铁或球墨铸铁制成、导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门、其导轨可与门框浇注成一体）、导轨长度一般为闸门全开启高度的1/2～1/3、因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。2.通过楔块装置的楔紧达到密封、密封材料为铜合金或橡胶、并经精密加工后配研、故密封性好。3.采用预埋钢板或预埋螺栓式安装、安装、调试、使用、维护方便、使用寿命长。 4.品种规格齐全、适应性广。5.与启闭机配套使用、闸门为工作部分、启闭机为闸门开启与关闭的执行部分、启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转、驱动传动螺母或螺杆转动使闸轴作垂直升降运动、从而开启或关闭闸门、达到水、关水或调节水位的目的。
二、型号与规格：
1、圆形闸门：明杆式 ZMY DN300～DN1500mm 2.铸铁镶铜圆闸门主要性能指标：a）闸门密封面配合间隙≤0.1㎜、密封座厚度大于10㎜。 b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·mc）公称压力≤0.1Mpa；密封试验压力0.1Mpa。 d）工作环境：温度-20℃～120℃ 湿度：95%工作介质：水与污水PH值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。 f）*工作水头：单向受压：正向：10m 反向：5m双向受压：均为10m g）启闭速度：不小于0.2m/min、不大于1.5m/min。 h）闸框距边壁距离≥300㎜、距池底距离≥150㎜～250㎜。 三、圆闸门产品用途：
铸铁镶铜圆闸门主要用于给排水、防汛、灌溉、水利、水电工程中、用来截止、疏通水流或起调节水位的作用。闸门可分为ZMF方形、ZMY圆形、和ZML法兰圆闸门三类、根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计、结构合理、受力均匀、采用优质灰口铸铁或球墨铸铁、不锈钢制造、止水密封面镶铜条或橡胶、并经精密加工后配研、达到平面接触密封、密封性能好、当密封止水性能下降时、可通过楔块置的调整加以解决。

1、铸铁镶铜闸门安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。上紧各连接螺栓。
2、安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。
4、清除加固物。闸门出厂前，为使闸板、闸框贴合紧凑，安装后减少间隙，2m以上的闸门在上下框上安装了4-6个紧闭装置压铁，注意在间隙调整后，闭紧压铁拆除，以便闸门启闭。

附壁圆闸门也是铸铁镶铜闸门的一种，因为铸铁镶铜闸门的大部分安装方式都是附壁式链接。所以有些地区和单位把这闸门成为附壁闸门。方闸门就更好理解了，就是闸门的外形是方形的，例如400*400，500*500.与之对应的是圆闸门。圆闸门我们一般表示为DN400，DN500。大部分场合，方圆闸门可以通用。偶尔一些管道上安装才有指定需要圆闸门。方闸门的优点就是接触面大，排水快。
附壁方闸门主要用于城市给水排水﹑化工防洪﹑水利等水工构建物﹑出水口﹑作流道切换或截断水流之用。可广泛用于自来水厂﹑污水处理厂﹑城市雨污水泵站﹑水利防汛等行业。
性能及结构
1﹑闸门的设计﹑制造﹑安装﹑检验验收等符合DL/T5019-94标准的规定。
2﹑形式：洞口式闸门
3﹑结构：设备主要由手电两用启闭机﹑螺杆﹑门框﹑门体﹑止水橡胶﹑吊耳及销轴等部件组成。密封性能良好，久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理﹑密封性好﹑安装﹑调试﹑使用﹑维护方便﹑性能可靠等特点。闸门的门板﹑门框系采用不锈钢，适用于污水腐蚀环境。
4﹑工作场所：室外
5﹑安装形式：洞口式
安装及调试
1﹑设备到现场后应对照送货单单独检验闸门是否完整，有无损坏。
2﹑检查闸门安装位置及土建尺寸是否与图纸相符。
3﹑安装时必须分四部分安装
4﹑首先门框的安装：安装前，先与预埋钢板焊接固定，此时门框两侧须平行且应与底框及上部框架垂直，门框安装好后进行二次浇注，二次浇注一定要封实，不能有渗水现象，待混凝土养护后方可使用。门框安装时应保证导轨面在铅垂线上，其倾斜度不大于1//1000。保证其平面度及对角线误差不超过标准规定。
4.1门框安装好后，同时清除门框中杂物，以免影响门叶的安装。特别是密封面上不得有其它杂物。
4.2门体安装应注意对角线误差。
4.3然后安装启闭机机座，安装时注意平面度。
4.4安装时应检测闸板与闸门框之间的密封圈间隙，闸门*正向工作水头时，密封泄露小于1.25L/min
5﹑启闭机的安装方法：启闭机固定其位置时，先将启闭机的螺杆孔中心与闸门轴心调整到一直线上，然后将丝杆插入闸门吊耳，再用穿销连接，使两者位于同一铅垂线上，再将启闭机上的链接钢板与机座用螺栓或焊接来固定。
6﹑启闭机的丝杆与闸门连接后，检查各部位是否全部安装到位，方可适用启闭机，在一般情况下，启动如不灵活，可微调连接板的位置，感觉轻松灵活后方可固定。
7﹑驱动装置手电两用，灵敏可靠，手动时，在操作手轮时首先调节手柄板到手动位置，然后旋转手轮或直接作输出轴转动，从而实现闸门启闭动作，此时电路切断，不可进行电动操作；在电机驱动时，手轮不可旋转，所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。
8﹑指示式开度计和双向过力矩开关*可靠，开度指示仪的表盘刻度为百分比。其动作数值在实际使用中进行调整，闸门的启闭度控制也应在调试时根据实际使用情况进行调整.
9﹑手轮上标明开闭方向，手轮顺时旋转为关闭闸门，人工操作力不大于150N。
10﹑电动启闭装置的电机*转矩应大于额定转矩的3倍，驱动电机的连续转动时间不得低于15分钟。
11﹑闸门结构形式便于维修检查，能满足室外安装使用要求。
12﹑电动闸门就地控制设备能将闸门的位置信号传送到PLC。
13﹑闸门启闭速度应不大于0.5m/min。
14﹑闸门的全开﹑全闭位置信号﹑过载报警信号送至控制系统。闸门的控制有手动和自动两种模式，由闸门控制箱面板上的模式转换开关来选择，模式转换开关的状态反馈给控制系统。
（1）手动模式：选择开关设在机体上，操作人员可在现场手动﹑电动开关闸门。
（2）自动模式：现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。
使用与维护
1﹑在通常情况下，各种闸门与本厂生产的各种启闭机配套使用。启闭机及电动头使用维护详见阀门电动装置说明书。
2﹑使用手动闸门时启闭机用力要均匀，不要在起升或关闭时用力过猛，以免损伤定位装置。
3﹑手动时不可进行电动操作，电机驱动时手轮不可旋转，所有结合面的密封处无渗漏。
4﹑由电动变为手动时，即用人工切换手柄向手动方向推动，当推动到一定位置时中间离合器脱离涡轮与手动轴爪呲合成为手动状态;手动变为电动时为自动切换。要求在半启闭状态下工作，可由操作人员根据经验选择电动或手动。
5﹑要求对启闭机齿轮﹑轴承﹑丝杆等部件每季度加注润滑油一次。
