QDA-20手电两用启闭机,一般分为手动和电动控制两种，当闸门或阀门宽高比值较大时，需产用双吊点启闭机铸铁镶铜方闸门结构特点：1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性.
手电两用启闭机广泛用于各类给排水工程和水利、水电工程中，主要用来控制各类闸门、堰门、阀类的升降，从而实现闸门或阀门的开启和关闭。手电两用启闭机QDA-20 QDA-45 QDA-60 QDA-90 QDA-120 QDA-180 QDA-250 QDS-2×3 QDS-2×5 QDS-2×8 QDS-2×10 QDS-2×12 QDS-2×15 QDS-20 QDS-2×25 QDS-45 QDS-90 QDS-180 QDS-250。
QDA电装系列螺杆启闭机为机电一体化全密封结构，适用于户外工作，采用蜗轮蜗杆传动。内设行程限位和扭矩保护装置，行程限位装置由一组计数齿轮和硬触点限位开关构成，当闸门开或关到位时，计数齿轮带动行程限位杆，使硬触点限位开关工作，自动停止闸门开、关动作，当由于某种原因行程限位开关未动作引起扭矩增大时，扭矩保护开关动作，保护启闭装置不受意外损伤。电动装置上另设计指针式开度指示器、加热电阻。指针式开度指示器与计数齿轮相连，能够直观地反应出闸门所处的开度位置，加热电阻在启闭机工作时自动接通，用以去除电动装置内的潮气，确保内部干燥，保证各电器元件的工作可靠。启闭螺母与电动装置输出端采用牙嵌式连接器，牙嵌式连接器的卡爪留有间隙，使闸门开启时的瞬间产生捶击作用，达到捶击启动的目的，增大闸门启闭时的予起力。铸铁支座呈封闭式结构，用以承受启闭闸门时的重力或支反力，内装承重轴承，外观精美。 即可以现场控制又可以远程控制。手动、电动自动切换。
  螺杆启闭机的安装步骤1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°，启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
  2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
  3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
  4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。
  5、 对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。
  6、 在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。
  螺杆启闭机调试方法及注意事项1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
  2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
  3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
  4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求

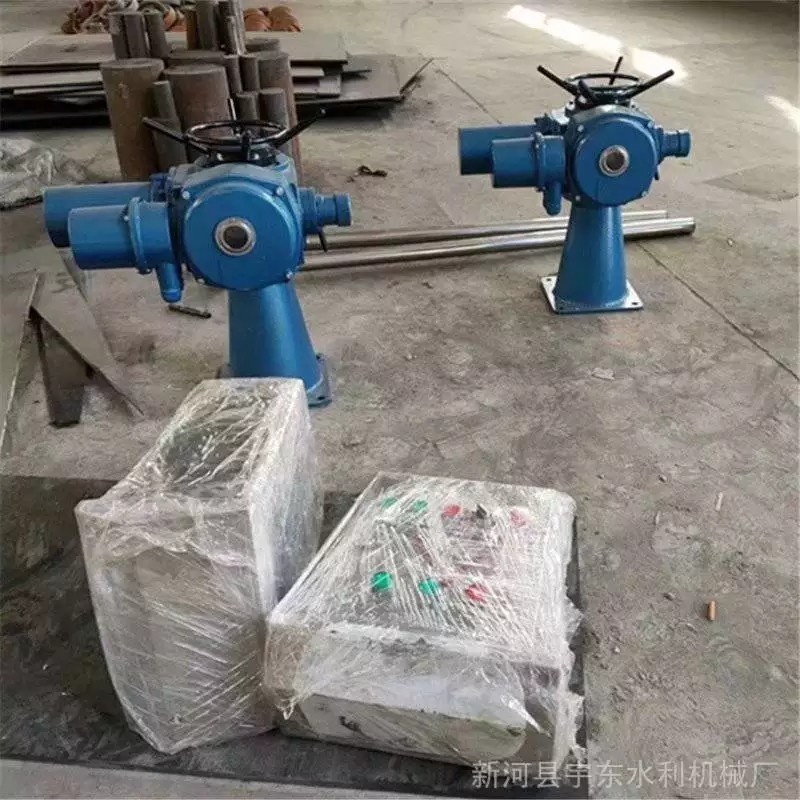

QDA手电两用启闭机
用途
应用与水利水电、火力发电厂、电站、市政、景观环保、污水处理厂、石油、化工、冶金、印染、造纸工厂等进出口闸门、格栅和滤网的开启和关闭。可用于明杆闸门，也可用于暗杆闸门。
特点
功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
具有超负载停机保护、事故报警显示、上下行程限位控制等特点。
具有手、电动切换机构，自动却断电源。
一体化开关型和一体化调节型均可实现现场与远程控制功能。
户外型、防爆型防护等级：IP55（特殊订货IP65、IP67）
瞬间力矩保护：当开或关向力矩瞬间被顶开，闸门将停下不动作，即使力矩开关瞬间顶开后闭合，闸门仍不会动作，只有向反向动作一下，即可解除过力矩保护。
缺相保护：具有电源缺相和输出缺相保护功能。
工作环境和技术参数
电源：常规，三相380V   50Hz
环境温度：-20---+60°C
相对湿度：≤95%（25°C时）
防护等级：IP55（特殊订货IP65、IP67）
电动头启闭机用于各类大型给排水、水利水电工程。主要用于控制各类闸门、堰门、阀类的升降，从而实现闸门和阀门的开启与关闭，一般分为手动和电动控制两种，当闸门和堰门宽高比值较大时，需采用双吊点启闭机。
按类型分为：
液压启闭机，卷扬启闭机，门机，手轮启闭机，手摇启闭机，电动螺杆式启闭机，速闭启闭机等。
产品特点
1、启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用螺旋付传动，输出转距更大。启闭机配套钢架克服土建不平整，以减少整机噪声及振动。
2、采用户外型长时工作制电机，防护等级≥IP155。行程控制机构采用十进制计数器原理，控制行程的误差0.5%。转距保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理。
3、操作维护简便，可实现现场和远控操作。
安装调整
1．工程施工单位，要将启闭机应安装在平整坚实、视野良好的地基之上，机身和地锚必须牢固。要求启闭机与导向滑轮中心线应垂直对正，启闭机距离滑轮一般应不小于十五米。
2．在调装作业前，应检查钢丝绳、离合器、制动器、保险棘轮，传动滑轮等，确定安全可靠，方可操作。钢丝绳在卷筒上必须排列整齐，作业中最少需保留三圈。在作业时，不准有人跨越启闭机的钢丝绳经防止出现意外。
3．在吊运重物需在空中停留时，除使用制动器外，并应用棘轮保险卡牢。操作时，严禁擅自离开岗位。
4．工作中要听从指挥人员的信号，信号不明或可能引起事故时，应暂停操作，待弄清情况后方可继续作业。作业中突然停电，应立即拉开闸刀，并将运送物件放下。
使用与保养
1、启闭机操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转。
2、操作前，对起闭机进行全面检查，各部位润滑情况是否良好，螺栓有无松动。
3、当启闭机运转时，操作人员不得离开现场，发现问题立即停机。
4、对机器进行维修时，必须清除载荷。
5、在使用时,需随时由注油孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。
一、产品供货承诺
1.我们保证提供全新无缺陷的产品，同时提供有关产品的相关图纸和其他技术文件。在货物抵达工地后，将同时派出技术人员到现场对产品做技术指导、培训，指导安装、调试。
2.接到贵方反映产品质量问题后24小时内做出答复，负责处理有关产品质量事宜，直到贵方满意为止。
3.工程运行后我总部将派出由总工程师带领的询访组收取有关产品质量等信息反馈，以求改进。
4.我总部分别向客户提供售后服务热线、技术热线、质保热线。保证有关部门2小时有人服务，主要人员24小时开通手提电话提供服务。
5.产品出厂合格率 100%，在质保期内发现缺陷/潜在的缺陷，我总部负责免费维修或更换。免费提供技术咨询和服务。
6.所有产品将及时、准确地发往客户指定地点，随产品装箱的有产品使用说明书及合格证，如客户需要，我总部将派有关人员亲临现场指导安装、调试。
二、售后服务承诺
1.明确售后服务的优惠条件及保修的响应时间：在质保期间内在 24~36 小时（省外 48 小时）内到达现场维修。质保期满后，明确例行维保时间和各项维修承诺。
2.阀门类设备提供免费维修 1 年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我总部将及时免费更换和修理。
3.设备要求实行终身包修，免费保修期满后买方如委托我总部进行维护保养，我总部将对设备进行维护更换件（出厂价），并详细列出维保内容。
4.我总部提供设备*使用期限，在此期限内，发生非人为操作原因的重特大事故（不可抗力原因除外），买方有权追溯卖方的责任。
5.当某种设备停止或改姓生产时，我总部事先将停止或改型生产的计划通知买方，使买方有足够的时间采购所需备件；同时我总部免费提供该备件图纸及有关技术参数。
