侧开式拍门
产品型号：CKPM
产品规格：100-3000
产品材质：铸铁、铸钢、不锈钢、复合材料、玻璃钢

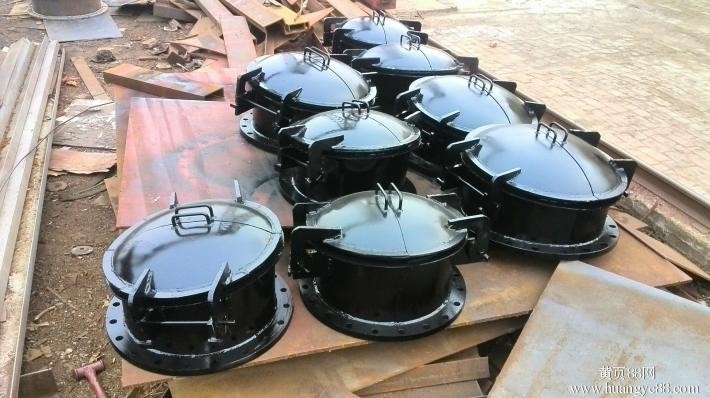

产品图片：
一、侧开式拍门产品概述
侧开式拍门(又名：灌排防洪阀)是目前国内外排灌泵站阀门，普遍使用的是悬挂式拍门和浮箱式拍门，这种拍门存在开启角度小，水流阻力大，能源损耗多等缺陷，我们根据力学原理，达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进，对门铰上下不同轴，经多年运行后出现磨损，产生门板位移等进行改进，利用不锈钢材质同轴技术，以达到用户*实际运行工况，运行更安全、更可靠、更节能。
二、侧开式拍门用途
侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。
三、侧开式拍门产品结构
侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上，根据国内泵站的应用情况，拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的(即口径1.6的泵)用圆形拍门，大于该口径的用矩形拍门。
主要零件材料
序号 名称 材质
1 门座 碳钢
2 阀轴 不锈钢
3 衬套 铜合金石墨润滑轴承
4 密封面 耐磨橡胶(X)
5 阀板 碳钢
四、侧开式拍门主要技术参数
公称压力：0.01～0.15Mpa 阻力系数：≤0.1
使用温度：0～80℃ 水头损失：<0.04m
开启角度：85° 节约电能22.5﹪(比悬式和浮箱式)
开启时间：5～10S 关闭时间：5～15S(可调)
装量效率：73﹪ 淹没水头：≤15m
五、侧开式拍门主要技术特点
1、 无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显著的特点是：将阀体铰轴竖向布置，并设计了一个*倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
2、 侧开式拍门安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡;无需、手、电、气、液控制，不要人工操作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经国家水利部检测测试中心测试，节能型侧开式拍门比悬挂式拍门节约电能22.5﹪
3、侧开式拍门 维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料;产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。
产品详细说明
产品名称：拍门
1， 产品名称：拍门，拍门阀
2， 产品型号：PM FPM
3， 产品规格：DN100-DN2000 铸钢拍门
二，拍门闸阀闸门产品用途；
1，产品用途：作为排水管出口处的单向阀用，具有自动关闭功能，防止江河潮水倒流。外形上可分为
方形拍门和圆形拍门。
三， 不锈钢闸门拍门特点 ;
本厂生产的拍门分圆形拍门（PM-Y型）及方形拍门（PM-F型）两种，均采用双铰链式，具
有结构简单、密封性好等特点。*工作水压为6m水头。
四，拍门闸阀应用规范:
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
拍门闸门主要零件材质
零件名称 阀体/阀盖 阀瓣 阀杆 阀杆螺母 填料 垫片
材料 CF8 F304 F304 QAL-4 PRFE PRFE
铜合金 F304 F304 QAL-4 PRFE PRF
节能型侧翻式拍门 DN2000圆形双门结构法兰连接 碳钢材质
节 能型侧开式拍门（又名：节能型自由侧翻式拍门）目前国内外排灌泵站阀门，普遍使用的是悬挂式拍门和浮箱式拍门，这种拍门存在开启角度小，水流阻力大，能源 损耗多等缺陷，我们根据力学原理，达到减小拍门开启阻力和自动关闭的目的。经过多年的技术改进，对门铰上下不同轴，经多年运行后出现磨损，产生门板位移等 进行改进，利用不锈钢材质同轴技术，以达到用户*实际运行工况，运行更安全、更可靠、更节能。
用途
节能型侧开式拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工矿企业的供水和配水等。
型号编制方法
产品结构
节能型侧开式拍门由门板、门铰、门座和密封件等组成。门板通过门铰安装在门座上，根据国内泵站的应用情况，拍门的门形圆形和矩形两种。一般出水管口径小于、等于2m的（即口径1.6的泵）用圆形拍门，大于该口径的用矩形拍门。
主要技术特点
1、 无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显着的特点是：将阀体铰轴竖向布置，并设计了一个*倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
2、 安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操 作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经国家水利部检测测试中心测试，节能型侧开式拍门比 悬挂式拍门节约电能22.5﹪
3、 维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上，且维护方便。
选型订货说明：
1、 因用户实际工况规格不同，具体尺寸您可依据公式计算。并随时与我们联系；
2、 因用户实际工况规格不同，实际*外形尺寸与图示公式计算结果有可能要小，但实际*外形尺寸不会超过图示公式计算结果，您可与我们联系，均以实际尺寸为准；
注意事项：
1、 拍门安装时，注意保证拍门倾角和设计一致。基础预埋件的尺寸和螺孔分布应与拍门法兰件的法兰尺寸、螺孔分布一致。
2、 拍门安装并排安装于基础同一立面时，两拍门之*外形间距应保持≥10cm为宜。
3、 当拍门安装于封闭型压力水箱时，拍门吊装入口尺寸应大于拍门的最小外形尺寸为宜。
4、 当实际工况需基础预埋时，我司可先行约定交付预埋制件和图纸，不影响施工进度。
5、 泵站改造更换拍门时，请在订货时一并提供原预埋件法兰尺寸和螺孔分布图
6、 每年汛期过后，宜将拍门外露表面清理干净并涂防绣漆。
、供货范围
·装配完好的浮板式拍门：包括阀座、阀体、密封面、阀杆、阀杆座、紧固件
钢制拍门主要安装在排水管道的尾端，适用于给排水及污水处理工程中的各种管道和水渠中作溢流、止回作用，防止外水倒灌，也可用于各种竖井井盖。
钢制拍门仅用于单向水流的圆形、方形或矩形出口，安装在江河边排水管出口时作一种单向防潮阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。
分为悬挂式、侧开式、单开门、双开门等等。
拍门结构简单，工作可靠，无需人力操作，可用法兰连接，也可与预埋件连接固定。
按材质可分为碳钢、不锈钢、铸铁、玻璃钢等多种材料。
钢制拍门产品技术原理
根据力学原理，将门体铰轴竖向布置并倾斜一定角度，利用流体介质的进出口压差动力达到拍门的启闭目的。当管道内部介质压力大于管道外部拍门的背压时，拍门就自动开启；当管道内部的介质压力小于或等于管道外部拍门的背压时，拍门就自动关闭，无需手电气液控制，不要人工操作。
BLS节能型止回装置特点
1、无需启闭装置，能自动启闭。
2、安全稳定，节能高效。装置效力达到73%，节约电能22.5%。
3、维护方便，使用寿命长
钢制拍门主要技术特点
1、无需任何启闭装置，能自动关闭。节能型侧开式拍门与悬挂式拍门相比最显着的特点是：将阀体铰轴竖向布置，并设计了一个*倾斜角度，利用门重分力作闭门的动力，不管大、中、小通径拍门，均无需任何启闭装置。
2． 安全稳定，节能高效。节能型侧开式拍门运行时阻力小，开启角度大，闭门时撞击力小，消除了水锤和出水时产生的漩涡；无需、手、电、气、液控制，不要人工操 作，节省大量人力物力，提高泵站运行可靠性和装置效率，降低运行维护成本，降低泵站耗能。在实际运行中经国家水利部检测测试中心测试，钢制拍门比悬挂式拍 门节约电能22.5﹪
3．钢制拍门维护方便，使用寿命长。拍门的阀轴为不锈钢材料，轴销座为铜合金墨润滑轴承，不会锈蚀，密封可靠，门座为碳钢材料；产品结构简单合理，运行轨迹独特，使用寿命可达30年以上。
订货说明
1.注明材质（铸铁或钢制等等），不注明时按钢制生产。
2.逆向承受水头不超过5-6m，超过时请注明水头。
3.安装时*采用法兰连接，当采用预埋件连接时，预埋件的设置请参照铸铁镶铜闸门样本中的预埋钢板形式。
4.圆拍门法兰标准为GB/T9119-2000,PN0.25MPa.
5、页面价格是某一型号的参考价，不适合所有产品，需要请联系洽谈。
