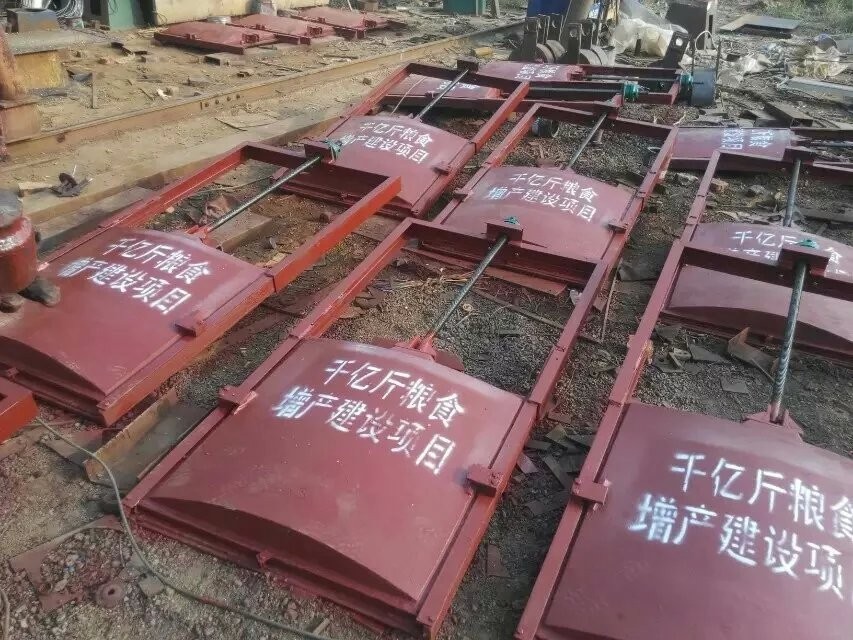

1米*1米PZJY型闸1米*1米PZJY型闸门渠道闸门 机闸一体铸铁闸门 几门一体门

供排水用铸铁镶铜闸门 铸铁闸门 双止水铸铁镶铜闸门

工作原理 闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。

3. 技术参数 圆闸门的公称直径DN，矩形闸门的宽×高（A×B），闸门中心至启闭机底座的高度H，承压方向（正向、反向、双向），安装形式（法兰式、靠壁式、附壁式），启动方式（手动、电动）。 闸门的渗漏量：当正向承压应≤0.5L/min.m

当反向承压应≤0.7L/min.m 4. 构造 铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1 门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

2 门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

3 导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

4 锲紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。为达到双向止水效果，在闸门上下增设楔紧装置。

5 密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面应保证门框和门体之间的密切配合。

6 ★丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

闸门系列分为钢结构闸门和铸铁闸门两个型号，几十个规格。
    钢结构闸门以优质钢板为基材，采用橡胶止水，防腐方式为表面进行喷沙、喷金属防腐涂料，产品可根据用户要求或提供图纸生产。

    铸铁闸门是以铸铁为原料生产，具有耐腐蚀性，可在PH: 6-8的流体酸碱中使用，止水效果好，安装简单，使用寿命长等特点，有单、双向止水，止水采用精加工后自身或镶铜、不锈钢等方式止水。其规格型号有：平板平面铸铁闸门、弧形平面铸铁闸门、手提式铸铁闸门、机闸一体式闸门、封闭式铸铁闸门、组合式铸铁闸门、翻板闸门、整体折叠拍门（分方形拍门和圆形拍门）、潮门（作为排水管出口处的单向阀用，具有自动关闭功能，防止江河潮水倒流）、高水头潜没式铜止水高压闸门（可用于深水涵洞，可倾斜安装，斜拉使用，止水采用铜板止水）。

    正常渗水量L≤0．07L／m．s。
    0．2x0．2—6．5x6．5m(6．5x6．5m米水头号为6．5m米)；出水口>=3米时，为双吊点闸门。
    闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0．3mm以下，方可进行二期浇注。
    该闸门正常使用水头1-6米，还可承受一定的反向水头，为满足用户要求，可制造高水头闸门。
    在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。
  闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。
  闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机
一、 铸铁镶铜方闸门主要用途：
  铸铁镶铜方闸门主要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用，根据建设部通用标准和美国AWWA标准设计生产。它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

1m*1m铸铁镶铜方闸门用途

铸铁闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中，对水流的截止、疏通、调节水位等。本厂综合国内外先进结构及工艺、对闸门经多次改进，现具有：密封性好、耐磨损强、安装使用方便、寿命长等优点。

1m*1m铸铁镶铜方闸门结构工作原理
1、铸铁闸门主要由：
（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。
2、工作原理：
闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。
因闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。
工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。
门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。
如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。
铸铁闸门安装使用
铸铁闸门是否正确安装，决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。
铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。
铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。
铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。
闸门的迎水面一定要按设计要求安装否则因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。
在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向（迎水面）受压，如需反向受压，订货时需说明，止水一般是后止水（背水面），需前止水时，订货时应说明，使用时必须按操作规程操作。
经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。
使用与保养

1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏（伤）定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。
c、每2-3个月对启闭机轴承，传动螺杆、螺母等加注1-2次润滑液，大保养时，应给轴承部分注满牛油。
d、每年需对闸门作一次油漆、防腐处理。
用途

铸铁闸门适用于市政、水利工程、工矿、企事业单位及各科研究所在给排水工程中，对水流的截止、疏通、调节水位等。本厂综合国内外先进结构及工艺、对闸门经多次改进，现具有：密封性好、耐磨损强、安装使用方便、寿命长等优点。
结构工作原理
1、铸铁闸门主要由：
（1）门框、（2）门体、（3）导轨（小规格的与门框连在一起，大规格的与门框分体）、（4）传动螺杆、（5）吊耳、（也可与门体为一体）、（6）密封面、（7）轴导架、（8）启闭装置等。
2、工作原理：
闸门门框与门体安装在水下部位，导轨则装在门框上端，保证了门体工作时，沿门框，导轨在一定行程内作上、下垂直方向往复运动。
因闸门在水下工作，为操作方便，在水下设置了启闭装置，由于闸门标高不相一致，所以传动螺杆的长短，轴导架的设置与否，视其具体尺寸而定（详情见本厂产品样本）。吊耳、吊块、销轴主要用于传动螺杆与门体连接，使门体作上、下往复运动的动力源来于启闭机。
工作时，转动启闭机摇把（电动启闭机，只需揿动控制箱电源开关按钮）使螺母或螺杆蜗轮作旋转运动，带动传动螺杆工作，使门体相对对门框作上下往复运动，同时，楔紧装置运用楔块可紧可松的工作原理，使门体下降至设定极限位置时，门框、门体密封座面能有效地贴合，起到截水之作用。
门体向上全部打开时，水则疏通；反之，则为截止。如因工作需要调节水位时，也可半启半闭，以达到疏通、截止、调节水位之目的。
如采用手电两用启闭机，用户可参考本厂发给贵单位的电动装置说明书调节闸门的开启及关闭的行程。若采用手动启闭机，则可根据现场情况进行人工关闭或开启。
铸铁闸门安装使用
铸铁闸门是否正确安装，决定了闸门的止水效果安装时一定要认真阅读安装说明书或按我厂现场指导安装人员的要求正确安装。
铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。
铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。
铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。
闸门的迎水面一定要按设计要求安装否则因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。
在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向（迎水面）受压，如需反向受压，订货时需说明，止水一般是后止水（背水面），需前止水时，订货时应说明，使用时必须按操作规程操作。
经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。
使用与保养
1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏（伤）定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动（或将电动装置上的电动标记切入到手动标志上去）。
c、每2-3个月对启闭机轴承，传动螺杆、螺母等加注1-2次润滑液，大保养时，应给轴承部分注满牛油。
d、每年需对闸门作一次油漆、防腐处理。
