1.QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
      2.QP型，QPK型卷扬式启闭机，手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
       3.QL型双吊点螺杆式启闭机（手电两用式），按规格可分为：2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。       4.QL型手摇式（侧摇式）螺杆式启闭机，按规格可分为：0.5吨、1.0吨、2.0吨、3.0吨，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
QL系列手电两用螺杆式启闭机，由机座、机壳、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成
QLD-50KN手电两用启闭机厂家的详细信息
手电两用启闭机设计依据
QL系列手电两用螺杆式启闭机的设计依据《QL螺杆式启闭机系列参数》SD297-88、《QL螺杆式启闭机技术条件》SD298-88和《水利水电工程启闭机设计规范》SL41-93标准文件执行
手电两用启闭机制造安装及验收依据
QL系列手电两用螺杆式启闭机的制造安装及验收依据《水利水电工程启闭机制造安装及验收规范》DL/T5019-2004标准文件执行
手电两用启闭机防腐蚀依据
QL系列手电两用螺杆式启闭机的防腐蚀依据《水工金属结构防腐蚀规范》SL105-95标准文件执行
手电两用启闭机使用范围
QL 系列手电两用螺杆式启闭机，手摇式分为：0.5吨、1吨、2吨、；手电两用式分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、 40吨、50吨、60吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该系列产品是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌 溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流(水闸、堤坝、渠道、涵洞、管道)等进水、退水闸的配套机械，山区、平原、有无电地区 均可使用
五、结构
QL系列手电两用螺杆式启闭机，由机座、机壳
、机盖、涡轮、蜗杆、螺母、螺杆、轴承盖、大小皮带轮、三角带、轴承、电气控制箱、电动机、标准件等零部件组成
六、工作原理
QL系列手电两用螺杆式启闭机，由电动机的输出动力，使蜗杆转动，带动涡轮旋转，因为蜗轮和螺母采用键连接，所以，当蜗轮旋转一圈时带动螺母旋转一圈，使螺杆作上、ia垂直运动，带动闸门启闭
七、技术特性
QL系列手电两用螺杆式启闭机，从设计、制造安装及验收、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部水工金属结构质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平
QL系列手电两用螺杆式启闭机，具有外形美观，结构紧凑、安装方便、操作安全、启闭灵活、运行可靠、工作效率高、使用寿命长、维修费用低等优点
1、 启闭机为手、电两用，可根据用户需要，配备电动装置，并配备手摇把两个，共安装调试和无电时手摇启闭时使用。启门力50吨、60吨的螺杆式启闭机只供电动使用，供货时，随机供应手摇把两套只供安装，空载调整时手摇使用，负载时不推荐使用手摇
2、 螺杆可根据用户水利工程要求长度、直径、升降速度生产，双吊点中心距按用户水利工程要求设计而定
八、敬告用户
QL系列手电两用螺杆式启闭机为机电产品，注意用电安全，连好接地保护线。作业区域附近应闲人免进，专人操作，确保安全用电，电路中必须装有漏电保护器（不随机提供，用户自备），以防漏电，引发伤亡事故发生
1、 应根据使用条件及环境要求合理的选用启闭机
2、 开箱后，按发货装箱通知单，应检查启闭机零部件、电器元件、及随机配件的规格尺寸、数量是否齐全、是否完好无损，选购启闭机型号规格、铭牌上工作技术参数是否适应发电设备需要
3、 严禁露天存放启闭机，有存放条件的用户必须把启闭机存放在仓库内。无存放条件的用户，徐露天存放时，必须设置防雨淋、防晒措施
4、 非专业维修人员请勿自行拆装
螺 杆式启闭机装置前，必定要查看各零件是不是杰出，光滑油是不是上足，螺栓有无松动，与其有关技能数据是不是相符。装置时，必定要坚持根底安置平面水平 180°。启闭机底座与根底安置平面的触摸面积要达到90%以上；螺杆轴线要笔直于闸台上横梁的水平面；要与闸板吊耳孔契合笔直，防止螺杆歪斜，形成部分 受力而损坏机件。
螺杆式启闭机装置后，必定要作试工作，一作无载荷实验，即让螺杆作两个行程，听其有无反常动静，查看装置是不是契合技能需求。二 作载荷实验，在额外载荷下，作两个行程，观察螺杆与闸门的工作状况，有无反常现象。承认无误后，方可正式工作。在载荷工作一段时间后，要进行*养护，把 机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆，要轻洗洁净，涂上光滑油，密封严实，持续使用。
闸门启闭机
螺杆式启闭机使用养护如下：
1、操作人员有必要把握启闭机的构造、性能与操作方法，并有必定的机械常识，以保证机器的正常工作。
2、操作前，对启闭机进行全面查看，各部位光滑状况是不是杰出，螺栓有无松动。电动启闭时查看电源线路是不是接通，开关是不是杰出。3、电动工作时，操作人员不得离开现场，发现问题当即停机。
4、闸门启闭机修理时，有必要铲除载荷。
5、在使用时，需随时由注油孔写入光滑油，要经常坚持满足的光滑油，螺杆要定时铲除油垢，涂护新油，以防锈蚀。
QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
说明：1吨=10KN。千牛（KN）为力学单位。工程设计中常用单位，不能与质量直接换算，根据1kN=100kg X g，所以1吨的质量产生的荷载效应为10kN。
适用范围

该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
螺杆式启闭机的安装
螺杆式启闭机的安装步骤：
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180?0?2；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板

我厂生产的各种水利闸门及启闭机等水工产品长期供应全国，在全国各省会城市均设有直销点，厂价直销，量大从优，质量可靠，欢迎广大用户来电洽谈。
1、简介：
我公司是生产水工机械启闭机、闸门专业生产厂家，具有二十多年的生产历史，生产工艺先进、技术力量雄厚，已获得国家水利部颁发的水工机械产品使用许可证，我厂产品符合SL41-93《水利水电工程启闭机设计规范》、SD297-88《QL型螺杆式启闭机系列参数》、SD298-88《QL型螺杆式启闭机技术条件》、SD315-89、SD296-83等系列国家水利部标准。通过了ISO9001：2000质量管理体系认证，拥有完善的质量保证体系和先进的管理模式，并被认定为省级“重合同守信用企业”、“质量信得过单位”、“5.18质量、信誉、服务消费者满意单位”等。
2、主营产品：
我公司主导产品有：QL-0.3T-200T单吊点、双吊点螺杆式启闭机。具有手推带锁式、封闭手摇式和手电两用式螺杆启闭机等。QPQ、QPK5T-200T固定式、移动式、单、双吊点卷扬式启闭机；启闭机可根据客户要求配备远程控制高度显示器。闸门有PZ、PGZ型铸铁闸门、铸铁镶铜闸门、不锈钢闸门、插板闸门、拍门（潮门）、堰门、钢结构闸门（弧形闸门、平面滑动闸门、平面定轮闸门），规格有：0.2×0.2-10×10米，其中有双向止水闸门、反向止水闸门、深水闸门、高压密封箱式闸门和各种橡胶止水。现产品已销往全国20多个省市自治区。广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等水利工程。本厂可为您提供优质产品，全程服务。竭诚欢迎新老朋友来厂考察、洽谈合作。
3、宗旨：

一个好的品牌不仅意味着具有良好的品质，更意味着一个完善的服务和值得信赖的市场信誉。客户是企业的生命所在，服务是企业的根本任务，我们秉承以“质量为生命，以客户为中心”的经营理念，并遵循“顾客
1.QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
2.QP型，QPK型卷扬式启闭机，手摇、电动两用式规格分为：5吨、8吨、12.5吨、16吨、25吨；电动式规格分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，根据用户水利工程设计要求，还可生产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
3.QL型双吊点螺杆式启闭机（手电两用式），按规格可分为：2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨，该机是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。

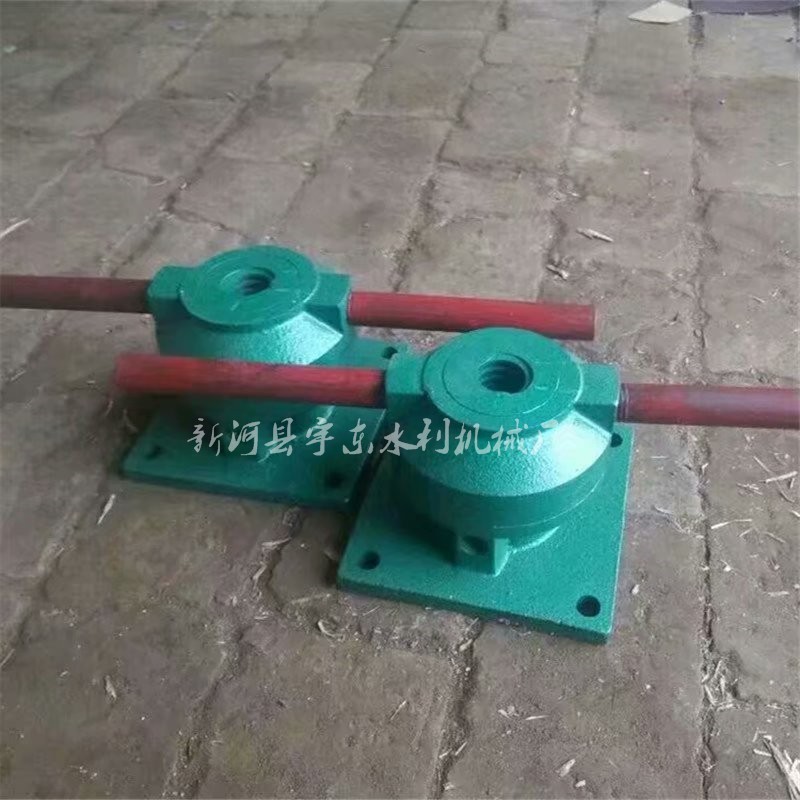

4.QL型手摇式（侧摇式）螺杆式启闭机，按规格可分为：0.5吨、1.0吨、2.0吨、3.0吨，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用
