QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按标准可分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，还可出产双吊点启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸口的启闭，是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤堰、地道、管道）等进水、退水闸的配套机械，山区、平原有、无电区域均可运用

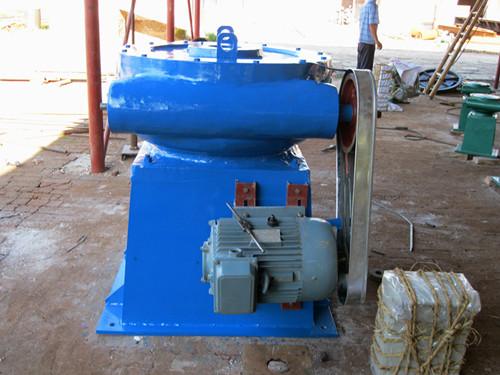

      QP型，QPK型卷扬式启闭机，手摇、电动两用式标准分为：5吨、8吨、12.5吨、16吨、25吨；电动式标准分为：40吨、63吨、80吨、100吨、125吨、160吨、200吨，依据用户水利工程设计需求，还可出产双吊点卷扬式启闭机，该机是一种水利工程专用机械，广泛用于水利工程闸口的启闭，是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤堰、地道、管 道）等进水、退水闸的配套机械，山区、平原有、无电区域均可运用。
QL型双吊点螺杆式启闭机（手电两用式），按标准可分为：2×3吨、2×5吨、2×8吨、2×10吨、2×12吨、2×15吨、2×20吨、2×25吨、2×30吨、2×40吨、2×50吨、2×60吨、2×80吨、2×100吨，该机是一种水利工程专用机械，广泛用于水利工程闸口的启闭，是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤堰、地道、管道）等进水、退水闸的配套机械，山区、平原有、无电区域均可运用。         4.QL型手摇式（侧摇式）螺杆式启闭机，按标准可分为：0.5吨、1.0吨、2.0吨、3.0吨，广泛用于水利工程闸口的启闭，是农田灌溉、水产饲养、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤堰、地道、管道）等进水、退水闸的配套机械，山区、平原有、无电区域均可运用

手动螺杆式启闭机也可称为“手摇螺杆式启闭机”，该启闭机是一种通过人力操作平面闸门的设备。该启闭机闸门可停留在任意位置完成自锁，是很先进的设备。螺杆是启闭机具有摇动轻巧，启闭灵活，转向变速快，手摇启动等优良特点。、大、小齿轮、压力轴承、螺母、螺杆、手摇柄。

1.在保证底座基础平面水平的前提下方可安装螺杆启闭机，启闭机的底座必须与基础平面接触超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面，应避免螺杆倾斜，造成局部受力碎块机件。

2.将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接

3.对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

4.在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

5.对于产品的电气设备的安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。

6.在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。

1.当启闭机在无负荷运行情况下，保证三相电平衡，其差值不得超过10%，并检测电流。

2.当闸门处于全闭状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。

3.在启闭机主控制线路的调整上必须保证闸门到达上下限的误差不超过1厘米。

安装完毕后一定要做试运行，检测螺杆两个行程有无异常声响，检查安装是否符合国家技术标准。

螺杆启闭机又称螺杆式启闭机，是一种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。随着水利水电工程的广泛开展，用于水库灌区河道堤坝，水力电站等工程项目上的启闭机，闸门被大量采用。而其安装调试技术及使用保养的知识也应大力推广。针对建筑安装单位和使用管理部门，应该普及此项技术与知识，方能确保工程质量，发挥工程效益。

安装前，一定要检查各零件是否良好，润滑油是否上足，螺栓有无松动，与其有关技术数据是否相符

安装时，一定要保持基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直于闸台上横梁的水平面；要与闸板吊耳孔吻合垂直，避免螺杆倾斜，造成局部受力而损坏机件。

安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。二作载荷试验，在额定载荷下，作两个行程，观察螺杆与闸门的运行情况，有无异常现象。确认无误后，方可正式运行。在载荷运行一段时间后，要进行*保养，把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆，要轻洗干净，涂上润滑油，密封严实，继续使用。

操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运转

操作前，对启闭机进行全面检查，各部位润滑情况是否良好，螺栓有无松动。电动启闭时检查电源线路是否接通，开关是否良好

螺杆式启闭机结构非常简单，而且安装也比较的简便，广泛使用在渠道的涵闸以及引水枢纽上的闸门启闭，但是，在使用过程中，常会出现顶闸事故，这种事故产生的原因是怎样的呢?

顶闸事故发生的原因

1.人为因素引发的顶闸事故

操作人员工作马虎，不按闸门启闭程序先检查，后操作或原操作人员因事请假，代班人员在不熟悉启闭程序和方法时，盲目操作。如将启闭方向反向，当闸门处在关闭状态时开闸，电动启闭时按错按钮或人工启闭时摇反方向，把闭闸的方向误操作为开闸;有的是在闭闸时操作人员思想不集中、闸到下限位置未能即时停机，有的是螺杆的限位螺母、限位标志移位，不起限位作用。电动启闭机还会遇到供电部门在维修电器设备或供电线路时电源相序变动，致使启闭机上的电动机改变了原运转方向导致启闭机启闭方向的改变，此时如闸门处在关闭状态时开闸，必将发生顶闸事故。

2.非人为因素引起的顶闸事故

闸门在运行过程中，树木等漂浮物或石块等障碍物被高速水流带到闸底或冲到闸槽中卡住，若此时关闭闸门，当闸门下缘在未接触到闸底之前已被障碍物阻挡产生反力，但螺杆上的限位标志或限位开关还没有到位，不起限位停机或提醒操作人员停机的作用，故操作人员不会停机，启闭机将带动闸门继续下压，当反力超过启闭机或启闭台的承受耐力时，也必将发生顶闸事故。

在使用过程中，要尤为注意到螺杆式启闭机的顶闸事故问题，如果出现这种事故，要及时进行处理，以免导致更严重的事故发生。

螺杆式启闭机主要用在水库/灌区的闸门升降的控制上！
